判斷高功率硬體的熱風險不能只看總瓦數，至少要同時給出功率與功率分布、有效熱源面積、TIM 與接觸夾持條件、封裝與熱傳路徑、冷卻邊界條件，以及允許的元件或介面溫度這六類條件。
- 總功率是必要條件，但決定不了散熱難度。同樣 200 W，攤在 20 cm² 上是 10 W/cm²，集中在 1 cm² 上是 200 W/cm²。
- 熱流密度比總瓦數更有辨識力，但它仍然只是線索，不是判準——它不指向任何一種冷卻架構。
- 六項條件裡最常出問題的是接觸條件。以 Shin-Etsu X-23-7921-5 的公開規格試算，同一條 TIM 只因為厚度從 25 μm 變成 200 μm，在 100 W/cm² 下界面溫差就差了二十幾度。
- 這六項是評估的輸入，不是評估的結果。
幾乎每一次談到熱瓶頸，開場都是同一句話：「這個方案可以解幾瓦？」
這不是外行問題。會這樣問的人，通常已經被時程追著跑，前面還壓著開模、打樣、first silicon 或測試治具的不可逆支出。他要的不是知識，是一個能讓他往下走的數字。
問題在於，這句話問的是答案，不是條件。而在熱的世界裡，缺了條件的答案，多半只是一個聽起來合理、但沒有人能為它負責的數字。這篇文章想講的是：要讓這個問題變得可以回答，你至少得先給出六類條件。
總瓦數描述的是總量，燒毀發生在局部。
為什麼「可以壓幾瓦」問不出答案
「總瓦數 → 冷卻方案」這樣的推論，會斷在第一節。
總功率描述的是整個系統要搬走多少熱量。它當然重要——沒有這個數字，連冷卻迴路的量級都估不出來。但它是必要條件，不是充分條件。
原因很單純：總瓦數描述的是總量，而燒毀發生在局部熱點。
一顆元件會不會出事，取決於熱量在哪裡產生、集中在多小的面積上、能不能順利離開，而不是整塊板子加起來幾瓦。同樣是 200 W，攤在 20 cm² 的功率模組上，是 10 W/cm²；集中在 1 cm² 的晶片上，就是 200 W/cm²。差了二十倍。
順帶一提——上面這組對比之所以能成立，是因為我同時給了功率和面積。只給一個瓦數，連這種最基本的比較都做不出來，能回答的也就只剩兩種東西：一個含糊到沒有用的區間，或者一個看起來很篤定、但無法承擔後果的數字。
熱流密度：比總瓦數更有辨識力的第一個線索
要把「總量」拆成「局部」，第一個會用到的指標是熱流密度。
熱流密度（heat flux）指單位面積上通過的熱功率，常用單位 W/cm²。它描述的不是總熱量，而是熱量集中的程度，因此比總瓦數更能辨識散熱難度。
但有一件事必須講清楚，因為它經常被誤用：
熱流密度是判斷熱風險的線索，不是決定冷卻架構的判準——兩個熱流密度相同的元件，可能因為封裝結構、接觸條件或可用空間不同，最後走上完全不同的路。
它能告訴你這個問題大概落在哪個難度區間、值不值得警覺，但它本身不指向任何一種冷卻架構。把熱流密度當成判準，只是給「總瓦數迷思」換上一層更專業的外殼。
「有效熱源面積」不是你量到的那個面積
計算熱流密度時，最容易出錯的是分母。
很多人直接拿封裝的外觀尺寸去除。但真正決定熱流密度的是有效熱源面積——熱實際產生的區域，通常是 die 上的功率分布區，而不是整個封裝的投影面積。

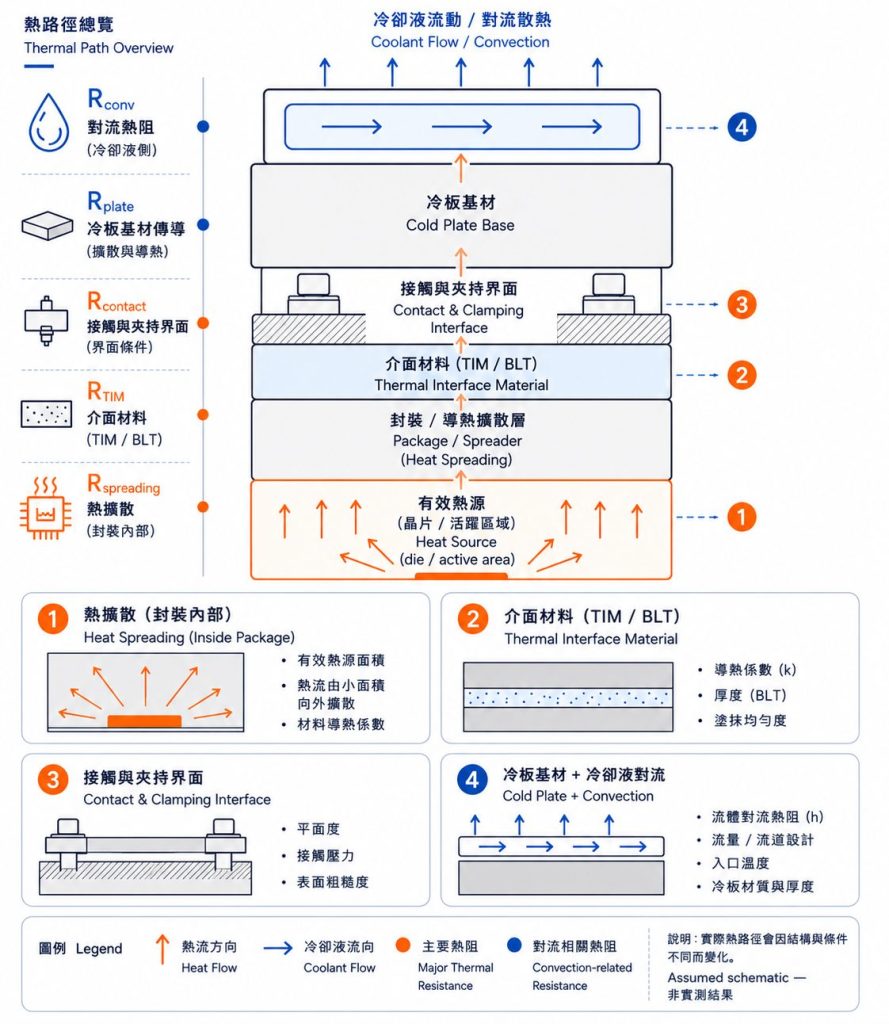

中間還隔著一層：熱會往阻力小的方向走，所以從 die 出來之後，會先在金屬層裡橫向攤開，經過 spreader、基板或封裝結構，抵達下一層界面時的分布已經和源頭不同。
注：熱在 spreader 裡會橫向攤開，所以抵達下一層界面時的分布已經和源頭不同。用封裝外觀面積算熱流密度，等於預設這段擴散是完美的。
所以拿封裝的外觀尺寸當分母，其實是在假設熱已經均勻攤到整個封裝上了。
這個假設在單顆 die、spreader 設計得宜的封裝上，通常不會錯得太離譜——擴散確實在做事。它主要在兩種情況下失效：
- multi-die 封裝：功率集中在其中幾顆 die 上，封裝外觀卻是一整塊。用整個封裝面積去算，等於把不存在的均勻性算了進去。
- 共用封裝的產品線：同一系列的不同等級共用同一種封裝，結果封裝很大，裡面只有一顆很小的 die。外觀完全不反映熱源的尺度。
第二種不是特例。TI 在封裝熱指標的應用手冊裡量過這件事：同一個 tape-based area array CSP 封裝，接面到環境的熱阻會隨著 die size 變化將近八倍。TI 據此提醒，若計畫做 die shrink，這個數字必須重新量測或重新計算。
共用封裝是同一個道理的另一面：封裝沒變，裡面的 die 變了，原本的數字就失去代表性。
TI 在同一份文件裡還講了一句更普遍的話：由於測試條件的差異會對量測值造成劇烈影響，凡是沒有一併報告測試條件的熱阻數值，都應該被當成可疑的。
同樣的瓦數，兩種完全不同的難度
把前面的東西放在一起，就會出現一個違反直覺的結果：總功率比較高的系統，不一定比較難處理。
情境 A：大面積功率模組
總功率高，但熱源攤在一片相對大的封裝上；散熱面平整，有明確的鎖固點與夾持力規範；可用空間足夠，氣流或冷卻液的流量、入口溫度都有規格可循；溫度目標也留了餘裕。
這種案子總瓦數看起來嚇人，但每一段熱路徑都是已知的。難度高，但可控。
情境 B：小面積高整合 SoC
總功率可能只有前者的一半甚至更低，但熱源集中在很小的 die 面積上；封裝薄，橫向擴散的空間有限；TIM 選型與塗佈量沒有規範，夾持力靠組裝手感；模組塞在一個沒有預留氣流路徑的機構裡；溫度目標卡得很緊。
這種案子總瓦數不起眼，但熱路徑上有好幾段是不明的。
不明的不是難度，是資訊。 真正麻煩的通常是後者——不是因為它的物理更難，而是因為在資訊補齊之前，沒有人能誠實地告訴你它能不能解。
判斷熱風險，至少要一起提供的六類條件
講到這裡，結論其實已經浮出來了：要判斷一個高功率硬體的熱風險，需要的不是一個數字，而是一組條件。
下面這份熱風險判斷輸入清單，是判斷問題範圍時實際會問到的東西。它的排序依照提問順序，不是熱路徑的物理順序——熱在實體上是從 die 往冷卻端走，但在對話裡，會先問你最清楚、也最容易出錯的部分。
| # | 條件 | 具體要提供什麼 | 缺了會怎樣 |
|---|---|---|---|
| 1 | 功率與功率分布 | 總功率，以及熱量在元件上如何分布；是穩態還是隨負載變動（一直維持在這個功率，還是會隨工作負載忽高忽低） | 只有總功率，無法判斷是否存在局部熱點，也無法判斷升溫的動態行為 |
| 2 | 有效熱源面積 | 熱實際產生的區域面積，不是封裝外觀尺寸 | 分母錯了，熱流密度就錯了，整個難度評估跟著錯 |
| 3 | TIM、接觸與夾持條件 | TIM 種類、塗佈或貼附方式、鎖固力矩、平面度、是否有翹曲 | 接觸熱阻是最常被忽略的一段，在高功率、小面積的條件下也可能主導結果；條件不明時，量到的差異可能根本不是冷卻方案造成的 |
| 4 | 封裝與熱傳路徑 | die、基板、spreader、外殼的結構與材料，熱往哪些方向走 | 不知道路徑，就不知道熱卡在哪一段，改錯地方等於白花錢 |
| 5 | 冷卻邊界條件 | 可用空間、風量或流量、入口溫度、允許壓損（冷卻迴路可以承受多少阻力）、環境條件 | 沒有邊界條件，任何關於冷卻能力的說法都不成立 |
| 6 | 允許的元件或介面溫度 | 結溫上限、殼溫或介面溫度目標；這個目標是誰定的、有沒有餘裕 | 沒有溫度目標，就沒有「夠不夠」的判準 |
這六項是評估的輸入，不是評估的結果。備齊它們不會直接得到冷卻架構答案——它們讓問題從「這個能不能解」變成「風險落在哪裡、下一步該先量什麼」。
最常被漏掉的，是 TIM 與接觸條件
六項裡面，實務上最常出問題的是 TIM 與接觸條件，而且通常不只錯一種。
- 選型不適合——只看導熱係數挑材料，卻沒有考慮它在實際 BLT、壓力、平面度與長期使用下的表現。
- 鎖固機構沒把夾持力與平面度設計進去——TIM 的厚度（BLT，bond line thickness）變成組裝出來的結果，而不是設計出來的參數；同一批產品之間的差異，有可能比你想改善的那幾度還大。
- 以為塗越厚越好——這一種最直覺，也最常見。
第三種值得多講一句，因為它可以直接算，而且不必用假設值——拿一款公開規格的 TIM 就行。
先補一個概念：熱阻可以想成熱的電阻。熱要從晶片走到外面，沿路每一段材料、每一個界面都會擋一下；擋得越兇，同樣的功率下溫度就升得越高。
TIM 厚度如何放大界面溫差
以 Shin-Etsu X-23-7921-5 的公開規格試算。規格值必須和條件一起閱讀；尤其 25 μm 與界面熱阻均是在 20 psi 下。
在 100 W/cm² 的條件下：
規格上的 25 μm 不是材料屬性，而是條件值。 夾持機構沒有做到 20 psi，就不能預設會得到同樣的 BLT 與界面熱阻。
以 Shin-Etsu X-23-7921-5 為例，公開規格上有三個數字要一起看：
- 導熱係數：大於 6.0 W/(m·K)
- 界面熱阻：小於 7.0 mm²·K/W，在 20 psi 下
- BLT：25 μm，在 20 psi 下
先注意後面那兩個條件。規格上的 25 μm 不是材料屬性，是條件值——它後面跟著「20 psi」。夾持機構沒有把那個壓力做出來，你就拿不到 25 μm，也拿不到那個界面熱阻。datasheet 給你的從來不是保證，是一組「條件成立時才成立」的數字。
接著算。一層 TIM 的熱阻，用面積歸一化之後就是厚度除以導熱係數：
R″ ＝ 厚度 ÷ 導熱係數
- 25 μm ÷ 6.0 → 約 4.2 mm²·K/W
- 100 μm ÷ 6.0 → 約 16.7 mm²·K/W
- 200 μm ÷ 6.0 → 約 33.3 mm²·K/W
換成溫差很直接：溫差 ＝ 面積歸一化熱阻 × 熱流密度。在 100 W/cm²——也就是 1 W/mm²——的條件下：
- 25 μm → 約 4 °C
- 100 μm → 約 17 °C
- 200 μm → 約 33 °C
三個數字用的是同一個基準：只算材料本身的傳導。同一條 TIM、同一顆晶片，只因為厚度沒控制住，在這個熱流密度下就差了將近三十度。
但「只算材料本身的傳導」這件事，本身就藏著一個容易被忽略的細節。
TI 在封裝熱指標的應用手冊裡也用同一條關係式估算界面熱阻，並且明白註記：這只是估算，因為它忽略了任兩個表面之間會產生的界面熱阻。換句話說，上面那三個數字算的是 TIM 這一層本身，不含它和金屬接觸的那兩個面。
Shin-Etsu 的公開規格提供了另一個重要資訊：在 20 psi 的指定條件下，界面熱阻小於 7.0 mm²·K/W。這個數字和只用厚度與導熱係數估算出的材料本體熱阻不是同一個量。
以 6.0 W/(m·K) 作為保守計算基準，25 μm TIM 層的面積歸一化本體熱阻約不高於 4.2 mm²·K/W；但由於導熱係數本身是下限規格，而界面熱阻也是上限規格，不能直接把兩者相減，宣稱差額就是接觸熱阻。
能成立的結論反而更重要：只知道 TIM 的導熱係數與 BLT，仍不足以預測實際界面熱阻。 壓力、平面度、表面狀態與實際接觸品質仍會影響最終結果。TIM 的角色，是作為一層導熱材料填補微觀空隙、降低界面阻力；在空隙已充分填滿且接觸條件可靠的前提下，多餘厚度只會增加材料本體的傳導熱阻。
而「溫差 ＝ 面積歸一化熱阻 × 熱流密度」這個關係還告訴你另一件事——同樣的厚度失控，在低熱流密度的系統裡懲罰輕得多。換到 25 W/cm²，同樣從 25 μm 到 200 μm，差距只剩約 7 °C。真正把每一個小疏忽放大的，還是熱流密度。
常見的膏狀或墊片型 TIM，導熱能力通常比它兩側的金屬低上一到兩個數量級。它的作用是填補接觸面之間的微觀空隙，不是當作一層導熱材料。在能完整填滿、又不會被壓力或熱循環擠出的前提下，這一層越薄，界面熱阻越低。塗厚不會比較保險，只會讓熱多爬一段本來不必要的路。
所以接觸條件不明的案子特別難判斷：在 TIM 與夾持條件被控制住之前，你量到的差異，很可能根本不是冷卻方案造成的。
這六項不是要刁難提問的人。它們的作用是把「這個能不能解」這種無法回答的問題，轉成「在這些條件下，風險落在哪裡、下一步該量什麼」這種可以往下走的問題。
三個常見誤解
誤解一：熱流密度高，就該上液冷。
熱流密度高只代表這個問題需要更謹慎地看待，它不指向任何特定架構。同樣的熱流密度，在可用空間充足、接觸條件良好的系統裡是一種局面；在空間受限、接觸條件不明的系統裡，合理的下一步完全不同。先確認條件，再談架構；反過來就是在猜。
誤解二：有了功率和面積，就能決定散熱架構。
熱流密度只解決了「熱有多集中」，還有四類條件沒有進來。特別是接觸與夾持條件——它常被忽略，卻可能才是真正主導結果的那一段。換了更好的冷卻方案卻沒有改善，通常是因為瓶頸根本不在冷卻端，而在 die 到外殼之間的某一段界面。
誤解三：模擬或 AI 已經給我答案了。
現在的 AI 工具、CFD 與供應商建議，確實能很快給你一份看起來合理的分析。如果那份分析已經足以支撐你接下來要花的錢，那你不需要額外的驗證。
需要驗證的，通常是另外三種時刻：這個判斷要有人負責、這個決定需要數據支撐，或者你即將投入加工與樣品，而還沒有一個受控條件下的基準可以對照。
模擬、datasheet 與 AI 生成的建議，在流程裡的位置是假設與測試輸入，不是已驗證的結論。它們告訴你該去量什麼，但不能取代量測本身。
在往下看之前，先問自己五個問題：
- 你手上這個案子，六類條件裡能立刻填出幾項？
- 如果現在有人問你「有效熱源面積是多少」，你會回答 die 面積還是封裝尺寸？
- 你的 TIM 厚度是設計出來的，還是組裝出來的？
- 你目前手上「溫度不達標」的判斷，是量到的，還是算出來的？
- 在投入下一筆不可逆支出之前，你有沒有一個受控條件下的基準可以對照？
所以，下一步該做什麼
如果你正在為一個高功率原型煩惱，比起先問「這個能壓幾瓦」，更有效的做法是先把上面六類條件整理出來——即使有些欄位你現在填不出來。
填不出來的欄位，本身就是資訊。 它會告訴你風險集中在哪裡，也會告訴你下一步該先量什麼。
條件整理好之後，可以一起判斷這件事的範圍與適配程度：問題大概屬於哪一類、還缺哪些資料、值不值得進入實測驗證，以及下一步合理的做法是什麼。
先定義清楚熱瓶頸問題
把六類條件整理好，我們一起判斷這件事的範圍與適配程度：問題屬於哪一類、還缺哪些資料，以及下一步合理的做法是什麼。
給不出冷卻架構建議不是保留，是因為在受控條件下量到東西之前，任何架構建議都只是猜測——只是換一個人猜。
常見問題
熱流密度是什麼？怎麼算？
熱流密度是單位面積上通過的熱功率，用總功率除以有效熱源面積，常用單位是 W/cm²。它描述的不是系統總共產生多少熱，而是熱量集中的程度。計算時最容易出錯的是分母——要用熱實際產生的區域面積，不是封裝的外觀尺寸。
只知道總功率，能判斷散熱難不難嗎？
不能。總功率是必要條件，不是充分條件。同樣 200 W，攤在 20 cm² 上是 10 W/cm²，集中在 1 cm² 上是 200 W/cm²，兩者的工程難度完全不同。要判斷難度，至少還需要有效熱源面積、接觸與夾持條件、熱傳路徑、冷卻邊界條件與允許溫度。
TIM 塗厚一點會不會比較保險？
不是越厚越安全。當空隙已充分填滿後，多餘厚度會增加材料本體熱阻。TIM 的導熱能力通常比它兩側的金屬低上一到兩個數量級，它的作用是填補接觸面之間的微觀空隙，不是當作一層導熱材料。在能完整填滿、又不會被壓力或熱循環擠出的前提下，這一層越薄，界面熱阻越低。以 Shin-Etsu X-23-7921-5 的公開規格試算，厚度從 25 μm 變成 200 μm，在 100 W/cm² 的條件下界面溫差會差二十幾度。
為什麼同一個封裝的熱阻數據不能直接沿用？
因為封裝外觀不代表熱源尺度。TI 在封裝熱指標的應用手冊中指出，同一個 tape-based area array CSP 封裝，接面到環境的熱阻會隨 die size 變化將近八倍，並明文建議重新量測或重新計算。常見的兩種情況是：multi-die 封裝中功率集中在部分 die 上，以及同系列產品共用封裝但內部 die 尺寸不同。
我該準備哪些資料，才能開始評估熱風險？
六類：功率與功率分布、有效熱源面積、TIM 與接觸夾持條件、封裝與熱傳路徑、冷卻邊界條件、允許的元件或介面溫度。這六項是評估的輸入，不是評估的結果——備齊它們不會直接得到冷卻架構答案，但會讓問題從「這個能不能解」變成「風險落在哪裡、下一步該先量什麼」。填不出來的欄位本身就是資訊。
什麼情況適合進一步評估
這篇文章給的是判斷熱風險需要哪些輸入，不是判斷結果本身。這個差別很重要，所以說清楚。
這篇文章能幫你做到的：知道自己該準備什麼、缺什麼、下一步該先量什麼，把「這個能不能解」變成一個可以描述的問題。
這篇文章做不到的：判斷你的案子該用什麼冷卻架構、能壓幾瓦、風冷還是液冷。那些需要完整的邊界條件、需要受控條件下的實測，也需要有人為那個判斷負責。
如果你需要的是有數據支撐、有人負責的判斷——例如要在投入加工與樣品之前，先建立一個受控條件下的 baseline——那才是進一步評估的時機。
在找人評估之前，先確認這六項
- 我知道總功率，也知道功率大致怎麼分布
- 我分得清楚有效熱源面積和封裝外觀尺寸
- 我知道現在用什麼 TIM，以及夾持力有沒有規範
- 我知道熱大概往哪些方向走
- 我知道可用空間、風量或流量、入口溫度的範圍
- 我知道允許溫度上限，也知道那個數字是誰定的
勾不滿六項是正常的。空白的欄位就是你的下一步該去量的東西。
六項至少能填出三、四項 → 提交熱瓶頸問題，一起判斷範圍與適配。
六項幾乎都填不出來 → 先看〈先做 Baseline，再談客製散熱〉，了解怎麼用實測補齊條件。
熱這件事，難的很少是物理本身，難的是條件不明。
所以不要只問「可以壓幾瓦」。先把條件說清楚——問題問對了，答案才有意義。
下次有人問你「這個能壓幾瓦」，你可以反問回去：「你要哪一種答案——猜的，還是有條件支撐的？」
